XTM4001——助力全自动智能门锁应用

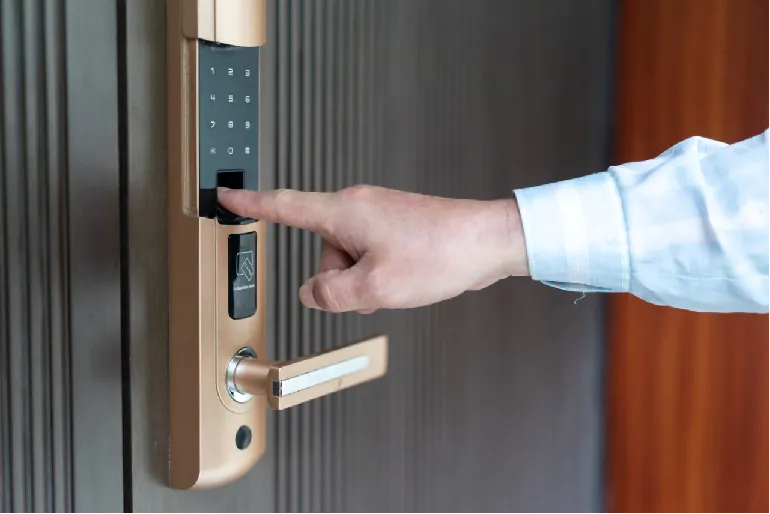

智能门锁已经成为智能家居的核心节点，智能门锁是指利用指纹、密码、手机APP等智能识别技术，实现锁具的智能化控制和管理的产品。在智能化浪潮的推动下，人们的生活因智能硬件而变得更加便捷。智能门锁作为人们日常接触的重要产品，近年来在市场上表现出色，凭借其产品实力和价格优势，成为满足人们改善型需求的首选。

智能门锁有全机械锁体、外置电机锁体和全自动锁体多种方式，对于锁体方式不同电机所需转矩不同。开锁的动作都是由电机驱动芯片驱动电机，达到开锁的功能，有些高级的智能门锁电机转矩较大，所需电机驱动电流大。

针对驱动电流大的电机驱动芯片，芯天下新推出的XTM4001，是一款直流双向电机驱动芯片，持续电流能力可达7A，峰值电流可达14A，各种保护功能齐全，ESOP8封装。

>>>>>产品概述<<<<<

XTM4001是一款为多节电池供电系统而设计的单通道低导通电阻直流电机驱动，集成了电机正转/反转/停止/刹车功能，适用于玩具、自动阀门电机、电磁门锁等中大电流电机驱动。该器件使用BCD工艺，耐压能力强，内置续流二极管能够释放感性负载的反向冲击电流。

其具有PWM输入接口，支持与行业标准器件兼容，同时集成了过温保护、短路保护、欠压闭锁以及过流保护等保护功能。

特点

全集成单芯片设计

工作电压范围：2V-18V

H-bridge

—

MOSFET RDS(ON)：53mΩ（HS+LS）

—

持续工作电流
7A

—

峰值电流
14A

低功耗standby模式

集成电源欠压保护

集成输出短路保护

集成功率管过流保护

集成过温保护

封装：ESOP8

>>>>>产品优势<<<<<

1） 性能强大：功率管内阻53mΩ（HS+LS），更小的功率管内阻使得持续负载驱动能力最大可达7A，峰值可达14A；同时，ESOP8封装使得贴片加工更容易

2） 多重保护功能：电源欠压保护、输出端短路保护、过温保护以及独有的功率管过流保护，一般业内合封的产品都不具备功率管上管过流保护，XTM4001为单芯片设计方案，四个功率管全部具有过流保护，OUT端分别短路到电源VIN以及GND都可以过流保护，在应用中不易失效，更加可靠。

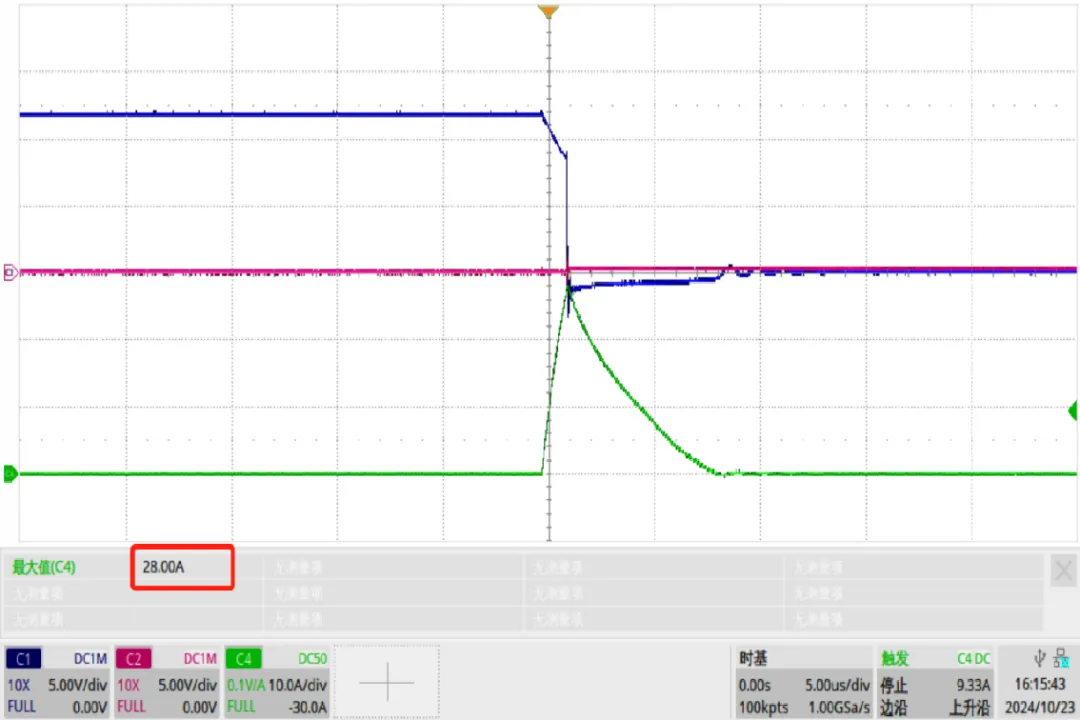

①OUTA端短路到GND

测试条件：VDD=12V，INA=H，INB=L

CH1：OUTA，CH2：OUTB，CH4：I_OUT

OUTA to GND Short Circuit：I_PK=28A

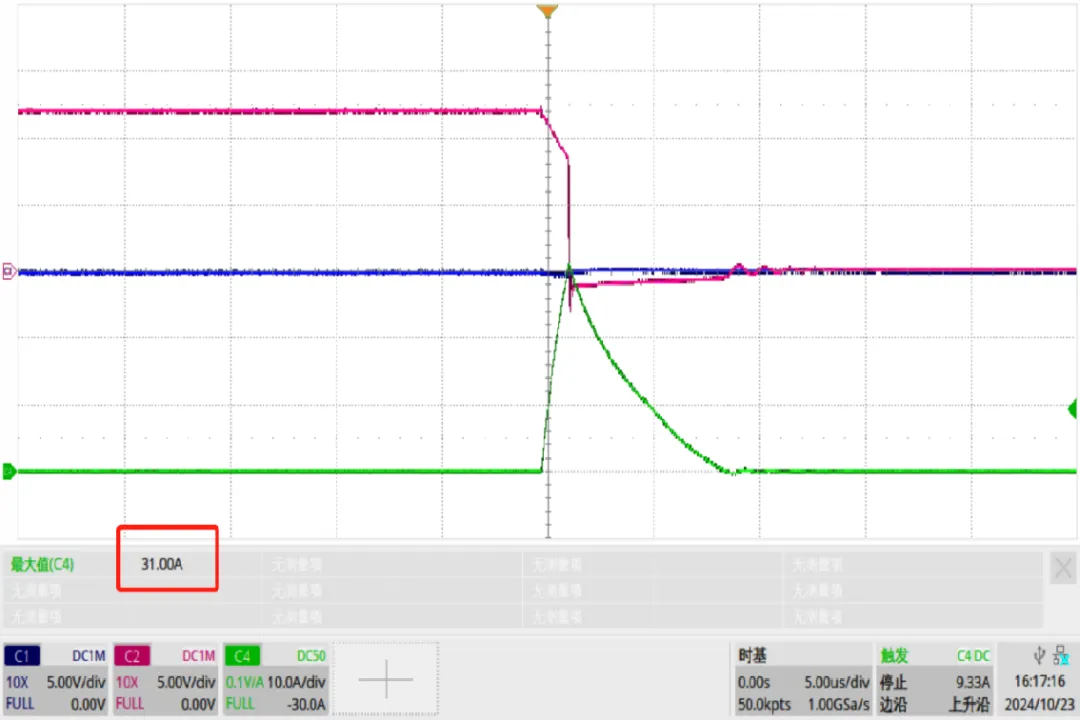

②OUTB端短路到GND

测试条件：VDD=12V，INA=L，INB=H

CH1：OUTA，CH2：OUTB，CH4：I_OUT

OUTB to GND Short Circuit：I_PK=31A

>>>>>产品应用<<<<<

大扭力电动玩具

智能锁

机器人

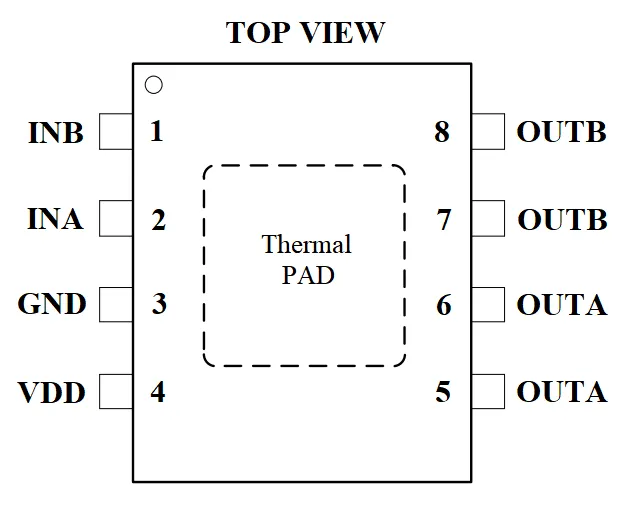

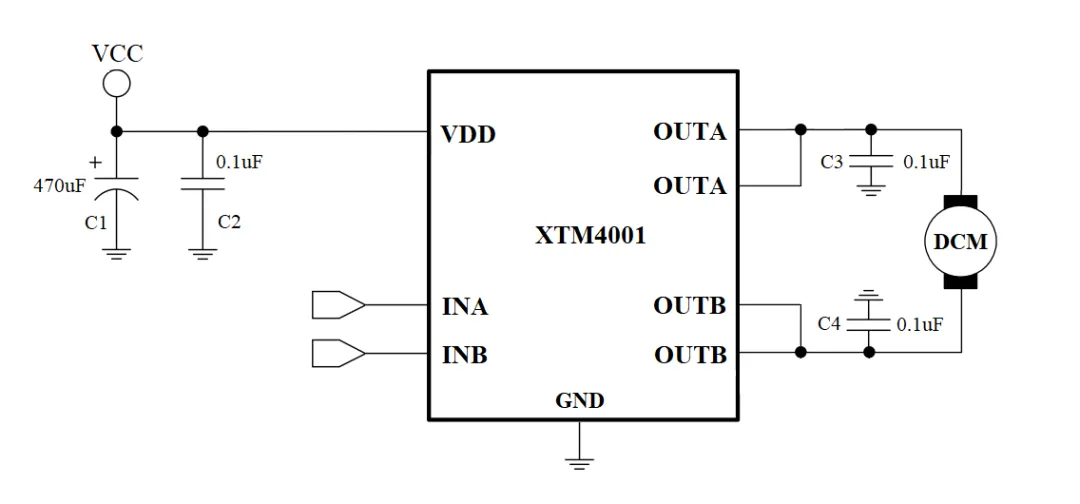

>>>>>封装及应用电路<<<<<

C1、C2 为 VDD 输入电容 ，主要作用如下：

1）吸收马达向电源释放的能量，稳定电源电压，避免IC因冲击电压过高而被直接击穿，且有滤波功能；

2）在马达启动的瞬间，能释放电流，帮助马达迅速启动；

3）VDD 输入电容 C2 的选择需依照 VDD 的电压稳定性及马达负载电流大小去选择电容，如果 VDD 的电压纹波较大或是马达负载电流较大，则须选择更大的电容值；

4）在 PCB 配置上 C1,C2 电容需要尽量靠近 VDD。

PCB 布线时，PIN5、PIN6两个OUTA要走宽线连接，PIN7、PIN8两个OUTB走宽线连接。
