XTM5808——助力安防监控应用

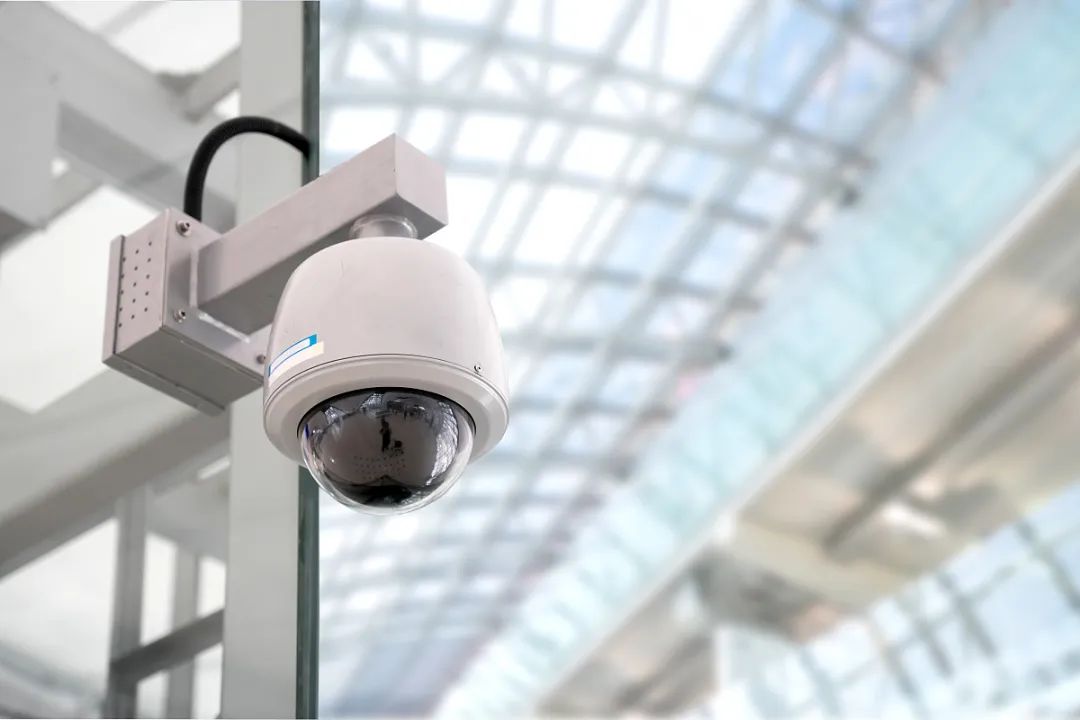

安防监控行业作为保障社会安全的重要领域，其应用场景广泛且需求多样。公园、车站、学校等公共场所确保公共秩序和人员安全，监测人员密集区域情况；超市、商场、银行等商业场所监控人流、货物流、现金流等重要区域，防止盗窃、抢劫等事件发生；工厂生产线实时监测生产情况，及时发现异常情况并采取相应措施，提高生产效率和产品质量。

针对安防球机解决方案中X/Y马达驱动以及IR-CUT驱动要求，芯天下推出的XTM5808，是一款全集成的电机驱动芯片，采用BCD工艺，内部集成了八通道Low Side NMOS驱动阵列以及一路H-Bridge驱动，可以通过4路逻辑输入来控制X/Y马达以及IR-CUT驱动；同时，QFN4*4-16封装更适用于小面积PCB Layout。

>>>>>>>>概述<<<<<<<<<

XTM5808是一款专门为步进电机、直流有刷电机、继电器、电磁阀或其它运动控制类应用提供的一个全集成的驱动解决方案。此器件可通过四路逻辑输入信号来控制八通道低边NMOS驱动阵列，以及一路H桥驱动电路。

支持最高工作电压为18V，内部八通道NMOS驱动阵列相互独立，单路NMOS驱动电流500mA；H桥驱动电路输出电流峰值可达800mA；内部集成了过温保护、欠压闭锁等保护功能。

>>>>>>>>特点<<<<<<<<<

工作电压范围：2.7V-18V

H-Bridge

— MOSFET RDS(ON)：1.6 Ω

—持续工作电流 500mA

—电流峰值 800mA

—驱动IR-CUT电路

—驱动直流有刷电机

控制接口：支持1.8V、3.3V、5V逻辑输入

NMOS驱动阵列 （八路）

—单通道持续工作电流 500mA

—内部集成续流二极管

—驱动继电器、步进电机

NMOS驱动阵列 低功耗关断模式

集成电源欠压保护、过温保护

封装：QFN4*4-16 、SOP16

>>>>>>>>产品优势<<<<<<<<<

1） 性能：2.7V-18V宽压输入，适配多种供电系统电压，同时输入逻辑兼容1.8V、3.3V、5V，内部功率管较低的导通阻抗使得负载驱动能力更强；

2） 成本：传统方案为两颗分立器件，不仅对于输入IO数量有要求，PCB布局走线也要考虑分立器件的匹配，XTM5808全集成单芯片方案，在输入IO数量上由原方案10个减少到现在的4个，增加了方案设计的灵活性；同时，QFN4*4-16小体积封装使得小面积PCB布板更加方便。

>>>>>>>>性能对比<<<<<<<<<

安防市场步进电机驱动和IR-CUT驱动方案对比分析

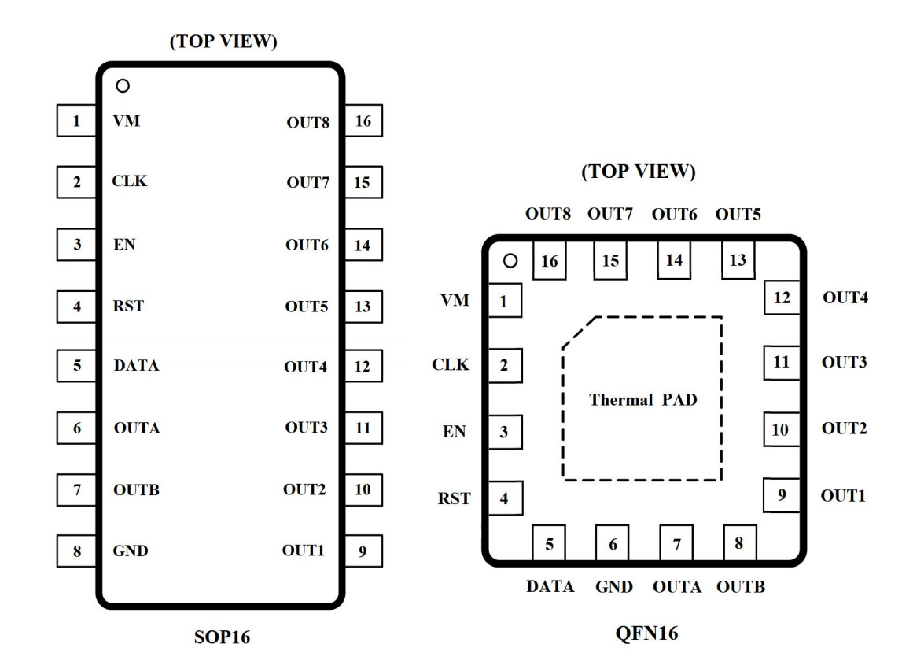

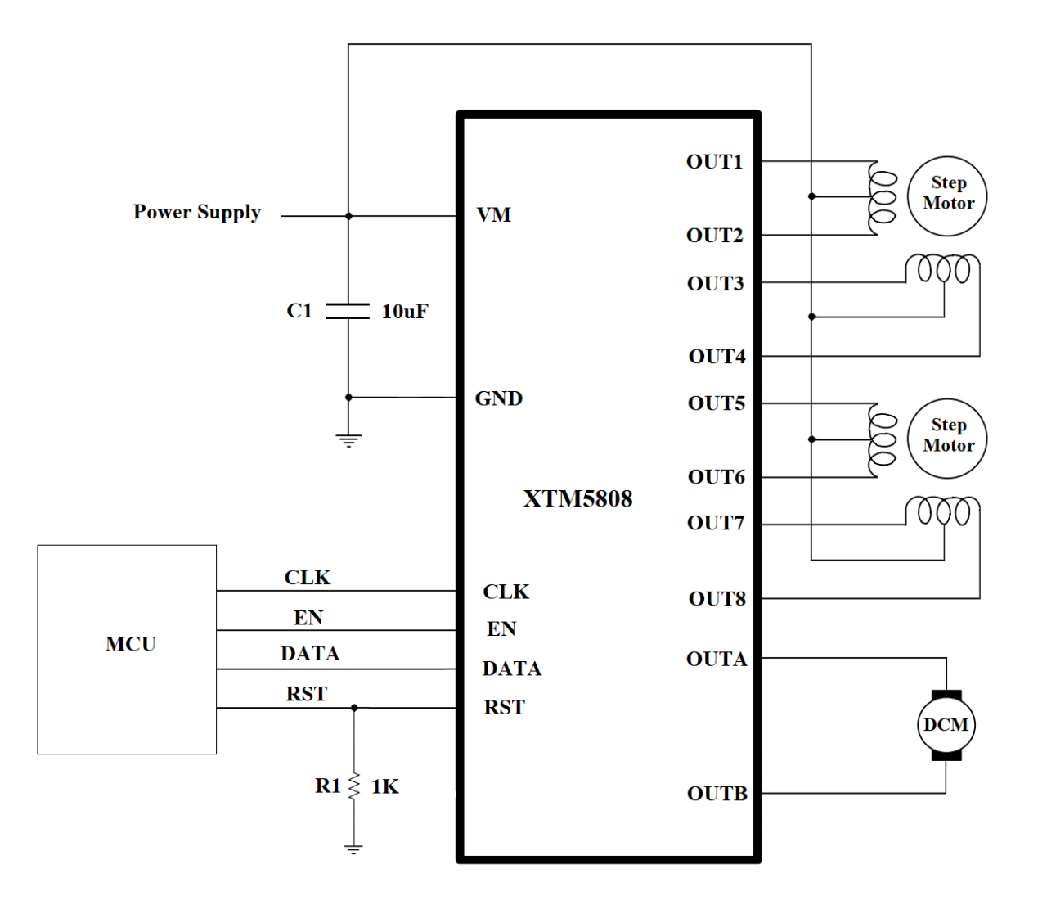

>>>>>>>>封装及应用电路<<<<<<<<<

1） VM的旁路电容10uF应尽可能的靠近芯片VM管脚；

2） 严格控制OUT1~OUT8以及OUTA、 OUTB的最大持续输出电流，避免芯片因为过热而损坏；

3） 为防止触发复位误动作，RST外部增加1K的下拉电阻。

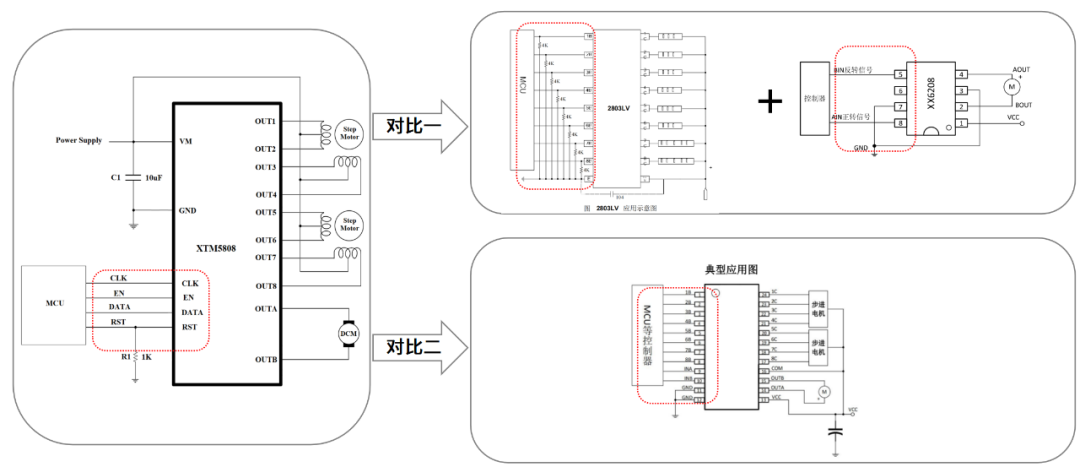

>>>>>>>>应用电路对比<<<<<<<<<

>>>>>>>>系统DEMO<<<<<<<<<

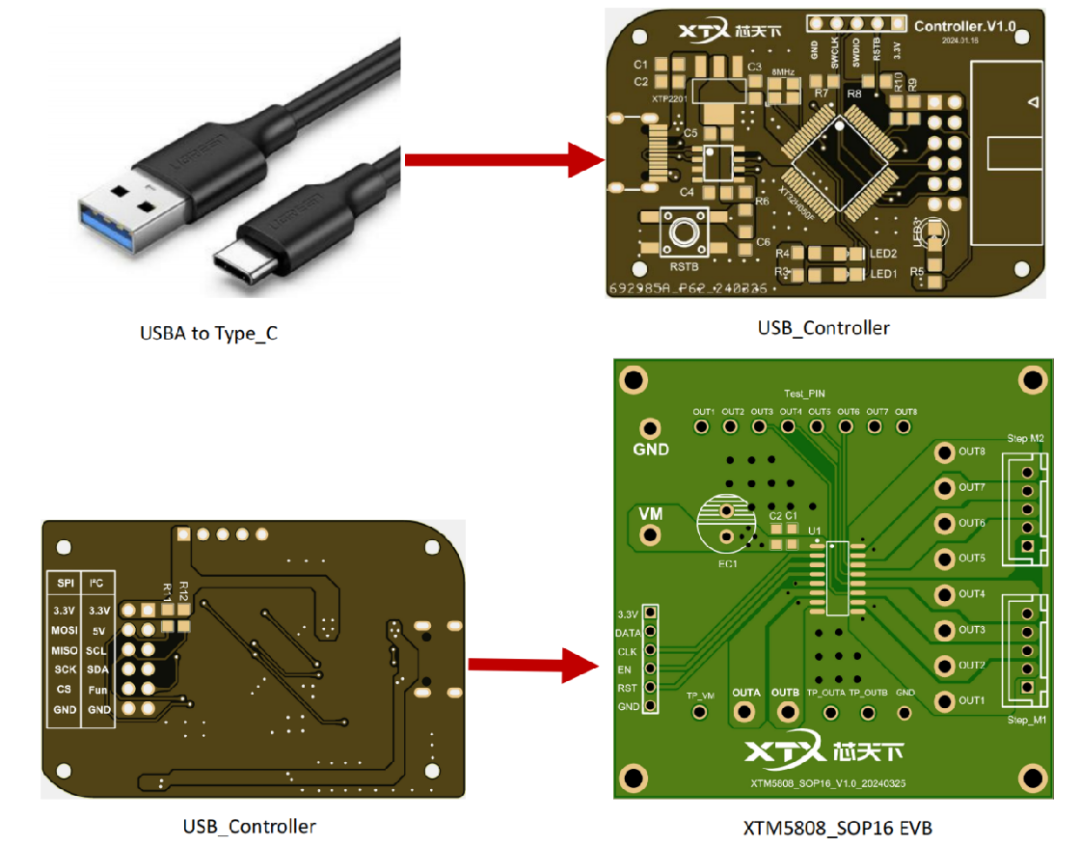

设备准备以及连接

PC电脑：32位、64位Windows

XTM5808_SOP16 EVB

USB串行总线通讯转SPI模块（USB controller）

Motor_GUI software

Connect

>>>>>>>>应用<<<<<<<<<

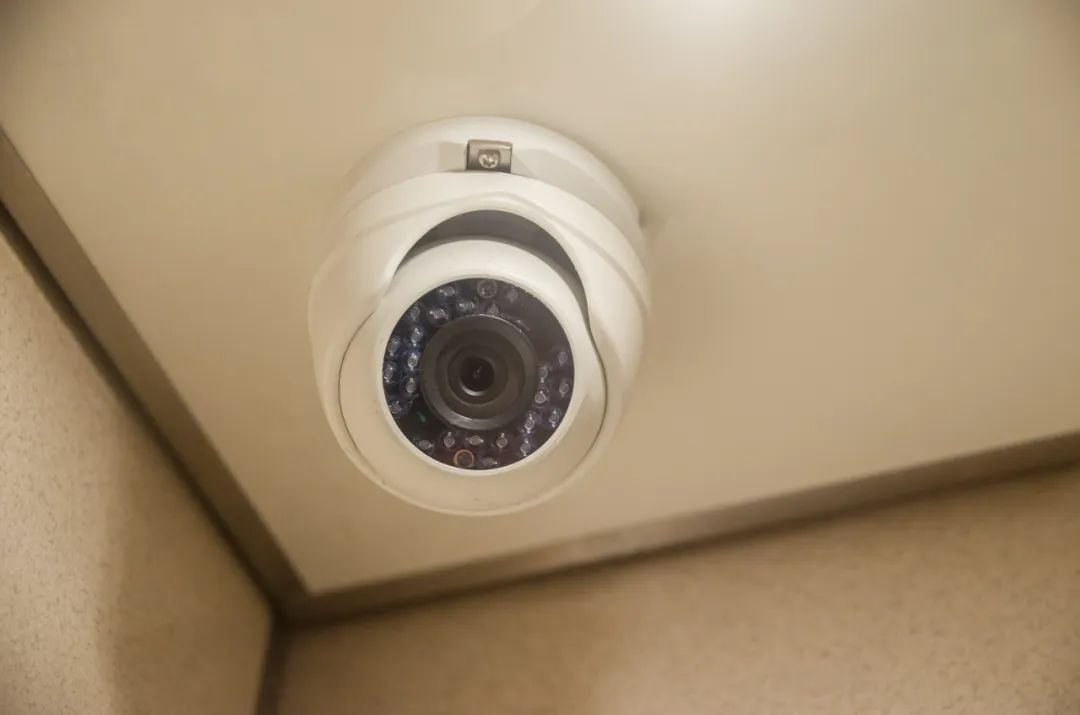

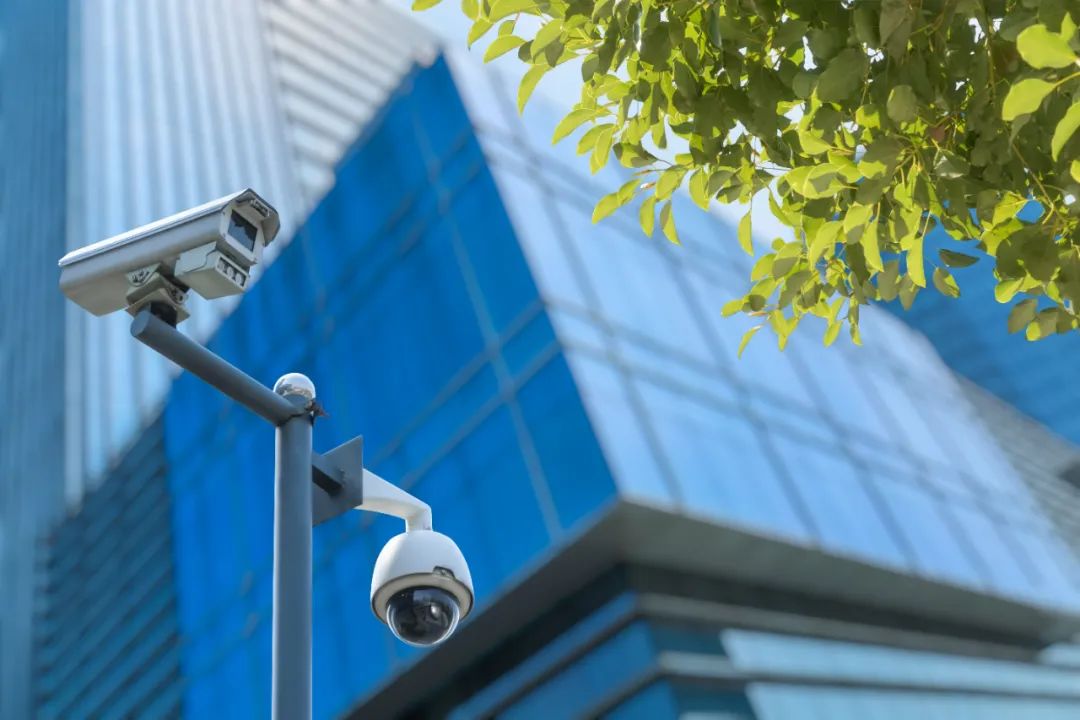

安防摄像头
